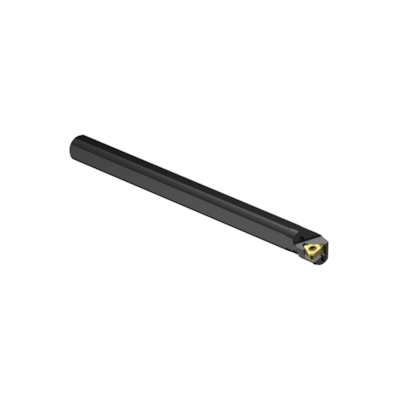

CoroThread® 266

Zastosowanie:

- Toczenie płytkich rowków

- Toczenie kanałków pod pierścienie osadcze

- Niskie i średnie posuwy

Cechy i korzyści:

- Duża powtarzalność ustawienia przy wymianie ostrza płytki

- Stabilne rozwiązanie – małe ryzyko drgań

- Oszczędność – trzy krawędzie skrawające na płytce

- Do rowków zewnętrznych i wewnętrznych

- Ostre krawędzie umożliwiają wykonywanie rowków wysokiej jakości

Płytki:

- Płytki w gatunku GC1135

- Dodatnia geometria dla obniżenia sił skrawania

Dane techniczne:

- SEP - wbudowany czujnik: 0
- ADINTMS - złącze po stronie obrabiarki: Cylindrical shank w/ 3 flats -metric: 20
- CNSC - oznaczenie typu wlotu chłodziwa: 1: axial concentric entry
- LF - długość funkcjonalna (mm): 250
- DCON - średnica złącza (mm): 20
- HAND - kierunek: L
- CP - ciśnienie chłodziwa (bar): 10
- WF - szerokość funkcjonalna (mm): 14
- HF - wysokość funkcjonalna (mm): 0
- LU - długość użytkowa (mm): 60
- BD - średnica korpusu (mm): 20
- TQ - moment obrotowy (Nm): 3
- OHN - minimalny wysięg (mm): 29
- OHX - maksymalny wysięg (mm): 60
- H - wysokość trzonka (mm): 18
- CUTINT_MASTER - część 2 oznaczeń złącza elementu skrawającego: CoroThread -internal size 16 (266.LL-16/254RG-16CC)
- DMIN1 - średnica minimalna otworu mocującego (mm): MIID - oznaczenie płytki głównej: 266.LL-16..
- MIID - oznaczenie płytki głównej: 266.LL-16..
- SSC - oznaczenie wielkości gniazda płytki: 16
- BAMS - kąt korpusu po stronie obrabiarki (°): 0
- ALP - kąt przyłożenia tylny (°): -15
- THCA - kąt korekcji linii śrubowej gwintu (°): 1
