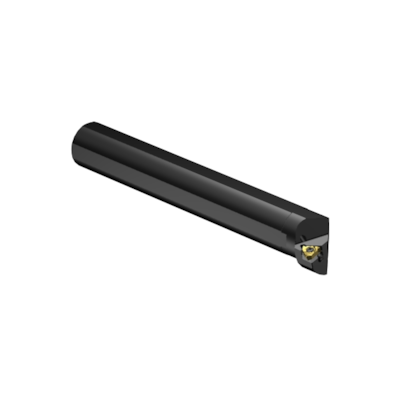

CoroThread® 266

Zastosowanie:

- Toczenie płytkich rowków

- Toczenie kanałków pod pierścienie osadcze

- Niskie i średnie posuwy

Cechy i korzyści:

- Duża powtarzalność ustawienia przy wymianie ostrza płytki

- Stabilne rozwiązanie – małe ryzyko drgań

- Oszczędność – trzy krawędzie skrawające na płytce

- Do rowków zewnętrznych i wewnętrznych

- Ostre krawędzie umożliwiają wykonywanie rowków wysokiej jakości

Płytki:

- Płytki w gatunku GC1135

- Dodatnia geometria dla obniżenia sił skrawania

Dane techniczne:

- SEP - wbudowany czujnik: 0
- ADINTMS - złącze po stronie obrabiarki: Cylindrical shank w/ 3 flats -metric: 32
- CNSC - oznaczenie typu wlotu chłodziwa: 1: axial concentric entry
- LF - długość funkcjonalna (mm): 250
- DCON - średnica złącza (mm): 32
- HAND - kierunek: L
- CP - ciśnienie chłodziwa (bar): 10
- WF - szerokość funkcjonalna (mm): 21.9
- HF - wysokość funkcjonalna (mm): 0
- LU - długość użytkowa (mm): 96
- BD - średnica korpusu (mm): 32
- TQ - moment obrotowy (Nm): 5
- OHN - minimalny wysięg (mm): 37.7
- OHX - maksymalny wysięg (mm): 96
- H - wysokość trzonka (mm): 30
- CUTINT_MASTER - część 2 oznaczeń złącza elementu skrawającego: CoroThread -internal size 22 (266.LL-22/254RG-22CC)
- DMIN1 - średnica minimalna otworu mocującego (mm): MIID - oznaczenie płytki głównej: 266.LL-22..
- MIID - oznaczenie płytki głównej: 266.LL-22..
- SSC - oznaczenie wielkości gniazda płytki: 22
- BAMS - kąt korpusu po stronie obrabiarki (°): 0
- ALP - kąt przyłożenia tylny (°): -15
- THCA - kąt korekcji linii śrubowej gwintu (°): 1
