Oprawka narzędziowa VDI typ E4 do tulejek zaciskowych ER wykonana zgodnie z DIN 69880 z doprowadzeniem czynnika chłodzącego przez narzędzie jest przeznaczona do czołowych głowic narzędziowych (ID).

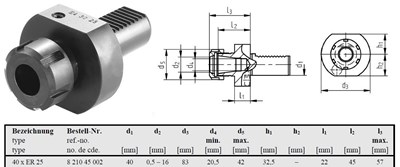

Dane techniczne

·Typ: 40 x ER 25
·Wymiar d1: 40 mm
·Wymiar d2: 0,5 - 16 mm
·Wymiar d3: 83 mm
·Wymiar d4 min.: 20,5 mm
·Wymiar d5 max.: 42 mm
·Wymiar h1: 32,5 mm
·Wymiar l1: 22 mm
·Wymiar l2: 45 mm
·Wymiar l3 max.: 57 mm
