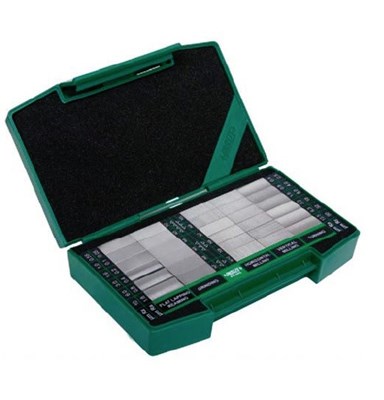

Zestaw wzorców chropowatości powierzchni służących do kontroli, identyfikacji i określania chropowatości symbolem. Wzorce wykonane z czystego niklu, odporne na rdzę.
·Wykonane zgodnie z ISO 2632
·Dokładność: +20% ~ -25%, Ra <=0,1µm
·Dokładność: +12% ~ -17%, Ra >0,1µm
Powierzchnia uzyskana po obróbce:
Chropowatość (Ra)
Chropowatość (Rz)
Ilość
docieranie
0,05; 0,1; 0,2 µm
0,55; 1; 1,6 µm
3
2; 4; 8 µin
rozwiercanie
0,4; 0,8; 1,6 µm
3; 6; 10 µm
3
16; 32; 63 µin
szlifowanie
0,05; 0,1; 0,2; 0,4; 0,8; 1,6 µm
0,55; 1; 1,6; 3; 6; 10 µm
6
2; 4; 8; 16; 32; 63 µin
frezowanie walcowe
0,4; 0,8; 1,6; 3,2; 6,3; 12,5 µm
2,5; 4; 8; 16; 32; 50 µm
6
16; 32; 63; 125; 250; 500 µin
frezowanie czołowe
0,4; 0,8; 1,6; 3,2; 6,3; 12,5 µm
2,5; 4; 8; 16; 32; 50 µm
6
16; 32; 63; 125; 250; 500 µin
toczenie
0,4; 0,8; 1,6; 3,2; 6,3; 12,5 µm
2,5; 4; 8; 16; 32; 50 µm
6
16; 32; 63; 125; 250; 500 µm
